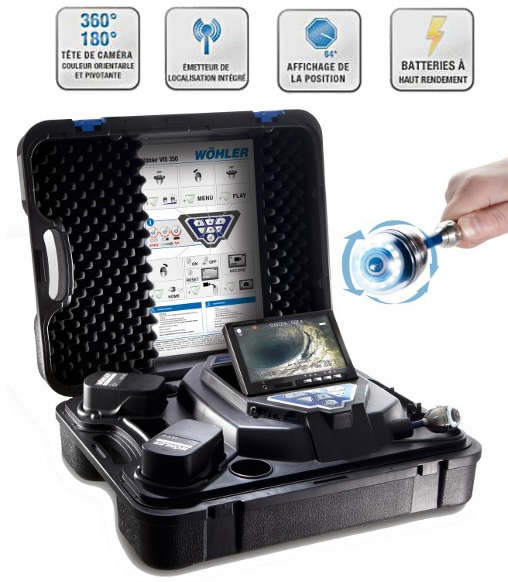

Wöhler VIS350Plus
Caméra d'inspection, tête orientable 40mm-30m & détachable, enregistrement
Fourni en standard avec une tête de diam.40mm motorisée (inclinable et orientable à 180°/360°).
Tête miniature diam26mm non motorisée en option.
Caméra d'inspection couleur:
Sytème intégré dans une mallette robuste.
Ecran couleur TFT 7" pivotant et détachable (filaire jusqu'à 2m).
Longueur du câble de la tête de caméra: 30m.
Avec affichage de la distance à l'écran.
Enregistrement des données sur carte SD et transfert des données via câble USB.
Carte SD 2Go fournie.
Tête de caméra:
Type: CCD couleur 1/3".
Détachable/interchangeable.
Diamètre: 40mm.
Motorisée: Orientable sur 360° & 180°.
Résolution: 768x576 pixels (PAL); 656x492 pixels (NTSC).
Angle de vision: 115°.
Eclairage: 12 LEDs.
Etanche IP67.
Wöhler VIS 350 Plus
Un concept évolutif
Multifonctionnel
Analyse des zones endommagées et contrôle de :
Tuyaux de canalisation à partir de Ø 70 mm
Raccordements domestiques jusqu'à Ø 200 mm
Systèmes d'échappement. conduits d'aération/ventilation à partir de Ø 60 mm (tête Ø 40mm). Ø 40 mm (tête Ø 26mm)
Faux plafonds. cavités. conduits ...
Fonctionnalité
Tête de caméra rotative à 360° et privotante à 180° – permet une amplitude de mouvement maximale pour repérer même les plus petits défauts (tête diam. 40mm uniquement)
Émetteur intégré dans la tête de caméra pour la localisation avec le Wöhler Localisateur L 200
Affichage numérique de la position et de l'angle d'inclinaison de la tête de caméra
La fonction Home permet d'ajuster la tête de caméra en position droite – affichage parallèle au sol
Tête de caméra couleur. lumineuse et souple
Compteur métrique électronique avec une précision de 0.04 m et un affichage sur l'écran
Autonomie : jusqu'à 2 x 120 minutes avec 2 batteries interchangeables
N°article 6309 J
| Wöhler VIS 350 Plus Câble 30 m. tête diam.26mm non motorisée |
N°article 4195 J
| Wöhler VIS 350 Plus Câble 30 m. tête diam.40mm motorisée |
N°article 4196 J
| Wöhler VIS 350 Plus Câble 30 m. tête diam.40mm motorisée + localisateur L 200 |
N°article 6375 J | Wöhler VIS 350 Plus Câble 30 m. tête diam.40mm motorisée + tête diam.26mm |
N°article 6376 J | Wöhler VIS 350 Plus Câble 30 m. tête diam.40mm motorisée + tête diam.26mm + localisateur L 200 |
Chaque référence est livré dans une mallette de transport en plastique rigide avec 2 batteries NiMH. 1 carte SD. 1 câble USB. manuel d'utilisation.
Caractéristiques:
Ecran | Dimensions du boîtier: 176 x 114 x 32 mm Visuel TFT: 7" / 16:9 Sortie vidéo: signal FBAS Poids: 400 g |
Alimentation en courant | 2 emplacements de batteries 12 V ou réseau |
Durée de service | 2 batteries à 120 min = 4 h (indication à l'écran) |
Tête de caméra couleur miniature Ø 40 mm | Type: 1/3" COLOR CMOS Pixel: 768 x 576 (PAL). 656 x 492 (NTSC) Motorisée: Rotative à 360° et pivotante à 180° Photosensibilité: 0.5 lux Objectif: f = 2.3 mm. F = 2.5 Angle de vision: 115° Sources de lumière: 12 LEDs blanches Protection: étanche à l'eau selon IP 67 Dimensions: longueur 60 mm. diamètre 40 mm Poids: 240 g Température de travail: 0...40 °C. HR 95 % MAX Température de stockage: -20...50 °C. HR 95 % MAX |
Tête de caméra couleur miniature Ø 26 mm | Type: 1/3" COLOR CMOS Pixel: 768 x 576 (PAL). 656 x 492 (NTSC) Photosensibilité: 0.5 lux Objectif: f = 2.3 mm. F = 2.5 Angle de vision: 115° Sources de lumière: 12 LEDs blanches Protection: étanche à l'eau selon IP 67 Dimensions: longueur 38mm. diamètre 26 mm Poids: 240 g Température de travail: 0...40 °C. HR 95 % MAX Température de stockage: -20...50 °C. HR 95 % MAX |
Emisseur pour Localisateur | Fréquence d'émission 8.9 kHz |
Tige de poussée | Longueur: 30 m Diamètre: 6.5 mm |
Comptage de lonueur | Affi chage digital del a distance |
Localisateur (Récepteur) | Affichage: Affichage de la position de l'émetteur Impédance de sortie Casque: 32 Ohm Alimentation batterie: Li-Ion 3.7 V Température d'utilisation: 0...40 °C Température de stockage: -10 °C...40 °C Poids: 605 g Dimensions: 32 x 14 x 7 cm |
Enregistrement et mémorisation (Wöhler VIS 350) | Mémorisation: Carte SD 2 GB (2.5 h d'enregistrement) Interface: Port mini USB |
Wöhler L200
Un regard perçant à travers le béton et l’asphalte
- Localisation des signaux radio de la tête de caméra – repérage rapide de la zone endommagée
- Maniement facile – guidage depuis l'écran pendant la localisation
- Écran couleur lumineux – très lisible
- Tige télescopique – repérer les zones endommagées n'importe où et sans difficultés
- Le porte-crayon permet un marquage immédiat de la zone endommagée
| N° article 7430 J | Wöhler L 200 Localisateur / RécepteurLivré dans une mallette en plastique avec L 200 Localisateur / Récepteur. 1 chargeur avec cable micro USB. crayon (12 pcs.) tige telescopique et écouteurs |
