DP700 TFD

Wöhler DP700 TFD

Brand Logo

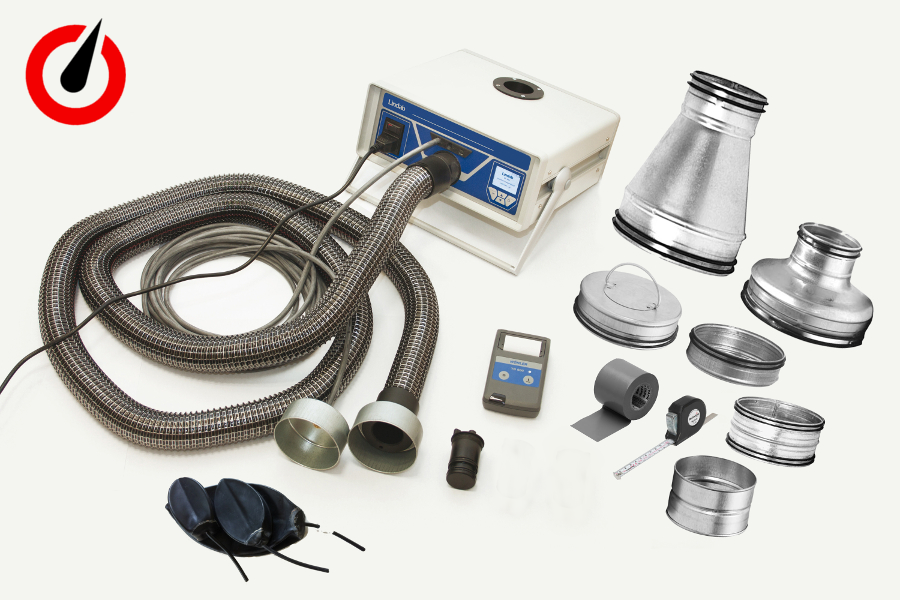

Kit complet pour mesurer l'étanchéité à l'air des réseaux, 0 à 55 l/s, 0 à +/- 7000 Pa, FD E 51-767
https://www.testoon.com/web/image/product.template/28416/image_1920?unique=491d0ad
Avec mode de mesure selon le FD E 51-767

Ensemble appareil, accessoires et connecteurs pour la caractérisation de l'étanchéité à l'air des réseaux aérauliques (circulaires et/ou rectangulaires).

L'appareil effectue les mesures selon les normes NF EN 12237, NF EN 1507 et au FD 51-767 conformément aux exigences du label EFFINERGIE+.
Il (dé)pressurise automatiquement le réseau à la pression choisie, il mesure le débit de fuite et caractérise l'étanchéité par la classe obtenue.

****
Mode de mesure selon le FD E 51-767 :

- Ajustement automatique de la pression selon le type de bâtiment mesuré
- Application automatique des pénalités de mesure selon la section du réseau mesurée (présence ou non des plénums, Unité de Traitement d'Air, etc.)

6 822,95 € 6822.95 EUR 6 822,95 € Hors taxes 7 043,08 €

6 822,95 € Hors taxes 7 043,08 €

Guide

Cette combinaison n'existe pas.

Contactez-nous

Conditions générales

Partager

Conforme pour les mesureurs Qualibat 8721

 Données techniques

Mesure de pression

Principe ..................................capteur piézo-résistif semiconducteur
Plage de mesure ....................± 7000 Pa
Résolution ..............................0.1 Pa jusqu’à ± 900 Pa. 1 Pa au delà
Précision ................................valeur maximale entre ± 0.5 Pa et ± 2.5 % de la valeur affichée


Mesure de débit (à 1013 hPa et 20 °C)

Principe ..................................anémomètre à fil chaud
Plage de mesure ....................0.00 à 55.00 l/s
Résolution ..............................0.0001 l/s jusqu’à une valeur de 0.3000 l/s. 0.001 l/s jusqu’à une valeur de 3.000 l/s et 0.01 l/s au delà
Précision ............................... valeur maximale entre ±0.0009 l/s et ± 5 % de la valeur affichée


Plage de mesure du débit de fuite

Sans diaphragme ..................0.3 à 55.00 l/s
Diaphragme 0.3 .....................0.00 à 0.29 l/s


Données générales

Alimentation 230 V. 50 Hz ou 110 V. 60 Hz
Intensité max. 9 A
T° d’utilisation + 5 à + 40 °C
T° de stockage - 20 à + 50 °C
Poids de l’appareil environ 9.5 kg


Composition

1 mallette rigide en plastique contenant:

  • 1 appareil de mesure DP700
  • 1 câble d’alimentation 230 V (longueur 2,5 m)
  • 1 diaphragme type 0.3
  • 5 filtres plats
  • 1 certificat d'étalonnage
  • Manuel d’utilisation
  • 1 imprimante thermique TD100 avec piles
  • 10 rouleaux de paiper thermique

1 mallette rigide en aluminium contenant:

  • 1 conduit plastique (Ø 50 mm, longueur 4 m) avec raccord femelle au réseau (Ø 100 mm)
  • 1 conduit caoutchouc flexible (Ø 10 mm, longueur 4,00 m) avec manchon d’adaptation pour la mesure du débit avec le diaphragme type 0.3
  • 1 conduit caoutchouc (Ø 10 mm, longueur 10 m) avec raccord femelle au réseau (Ø 100 mm)
  • 1 mètre ruban à échelle pi (pour mesurer les diamètres de conduits)
  • 6 rouleaux de scotch
  • 1 cutter
  • 1 set d'obturation composé de:
      • 3 ballons/vessies d’obturation LBLADD taille 2 pour obturer les Ø 80 à 120mm
      • 5 ballons/vessies d’obturation LBLADD taille 3 pour obturer les Ø 100 à 250 mm
      • 3 ballons/vessies d’obturation LBLADD taille 5 pour obturer les Ø 200 à 400 mm
      • 1 ballon/vessie d’obturation LBLADD taille 10 pour obturer les Ø 315 à 630 mm
      • 1 pompe à air pour gonfler les ballons/vessies

1 carton contenant:

  • 1 kit de raccordement composé de:
      • 12 réducteurs:  2x Ø100/80, 2x Ø125/100, 2x Ø160/100, 2x Ø200/100, 2x Ø250/100, 2x Ø315/200
      • 27 manchons: 5x Ø80, 2x Ø100, 5x Ø125, 5x Ø160, 5x Ø200, 3x Ø250, 2x Ø315
      • 1 connecteur T Ø100 mâle
      • 30 bouchons à poignée : 5x Ø80. 5x Ø100. 5x Ø125. 5x Ø160. 5x Ø200. 3x Ø250. 2x Ø315
