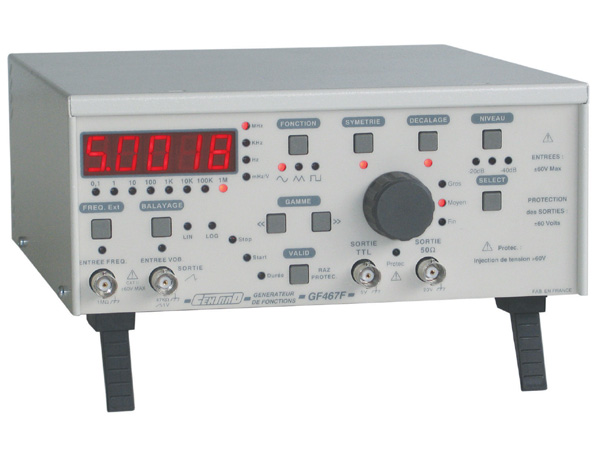

Elc GF467F

Caractéristiques techniques

Fonctions
Triangle. sinus. carré.rampe. impulsion. offset. balayage interne linéaire ou
logarithmique. vobulation externe VCF ou FM.
Plage de fréquence : 0.1Hz à 5MHz en 8 gammes.
Réglage de fréquence : Bouton de réglage rapide + réglage fin
(10% du réglage rapide).

Caractéristiques des formes d'ondes
Taux de distorsion de la sinusoïde : < 1% et harmoniques < -30dB.
Non linéarité du triangle : 1% maxi (jusqu'à 100KHz).
Temps de montée et de descente du signal carré : 30ns maxi (10 à 90%).

Sortie principale
(Protégée contre les courts-circuits et réinjections jusqu'à 60 Volts)
Impédance de sortie : 50Ω. précision : 5%.
Niveau de sortie : 20V crête à crête en circuit ouvert.
10V crête à crête sur charge 50Ω.

Sortie TTL
(Protégée contre les courts-circuits et réinjections jusqu'à 60 Volts)
Signal carré synchrone 0 - 5 Volts. Sortance : > 10.
Temps de montée et de descente : < 20 ns.

Fréquencemètre
Plage de fréquence : 0 à 50MHz en 8 gammes automatiques.
Lecture réciproque pour les très basses fréquences.

Sécurité
Classe II. transformateur de sécurité TBTS.
Conforme à la norme EN 61010-1. catégorie de surtension II.
degré de pollution 2.

CEM
Conforme a la norme EN 61326-1.
