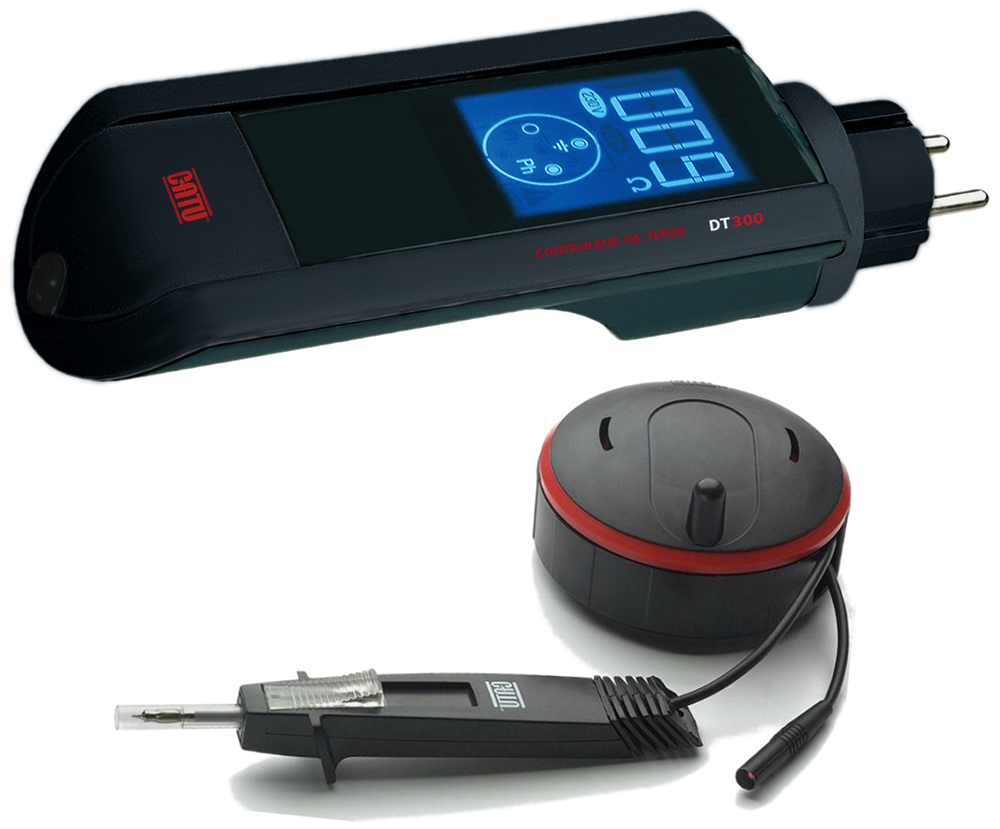

CATU Catohm DT300

Indique clairement et instantanément sur son écran LCD bicolore le bon raccordement de la prise ainsi que la valeur de la résistance de terre (Voir exemples en bas de page):

• Affichage bleu si l'installation est conforme. si la valeur de la résistance de terre est < 100 Ohm (valeur limite maximum fixée par la NF C 15-100).
• Affichage rouge en cas de défaut ou de mauvaise terre (résistance de terre > 100 Ohm).

Mesure de la résistance de terre (en régime TT) par la méthode de boucle, contrôle des continuités de terre et contrôle de l'installation (sur prises 2P+T normalisées ou sur tableaux B.T.).

Caractéristiques :

• Vérification du raccordement à la Terre
• Repérage de la position de la phase
• Vérifie la conformité du branchement 230V (s'affiche en Rouge si présence de 380 Volts ou branchement entre 2 phases)
• Mesure de la résistance de Terre par la méthode de boucle
• Controle de la continuité des Masses (continuité de terre)

• Tension nominale: 230V - -10/+6%
• Fréquence: 50/60 Hz
• Courant de mesure de la boucle de terre: <15 mA
• Précision: +- (3% + 1digit) sur résistance pure, plage 0-200 Ohm, à 23°C +- 5°C
• Conforme CEI 61010-1, EN 61557-4 (continuité), NF C15-100

Exemple1: Installation correcte. terre <100 ohm="" span="">	Exemple 2: Phase à droite et terre présente mais supérieur à la norme
Exemple 3: Phase à gauche et terre non branchée	Exemple 4: Phase à droite et terre non branchée

Livré avec: Sous blister avec pointe de touche sur cordon prolongateur (7m) et notice.
