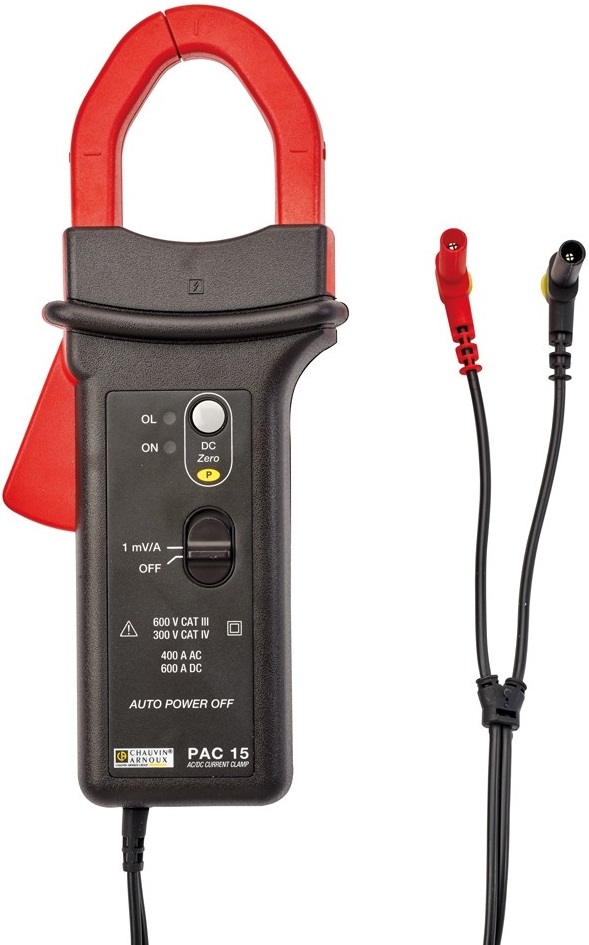

Chauvin-Arnoux PAC15

Chauvin-Arnoux
Pinces séries PAC 10 et PAC20

La série « PAC » est une gamme de pinces ampèremétriques à effet Hall destinée à mesurer des courants continus et alternatifs.

Les machoires permettent d'enserrer des câbles ou des petites barres.
La gamme se compose des modèles PAC1x pouvant enserrer des câbles jusqu'au diamètre 30mm ou des barres jusqu'à 50x10mm pour des courants jusqu'à 600A et des modèles PAC2x pouvant enserrer des câbles jusqu'au diamètre 39mm ou des barres jusqu'à 50x12.5mm pour des courants jusqu'à 1400A.

Principales caractéristiques du modèle PAC15 :

• Enserrage: Diam.30mm ou 50x10mm
• Gamme de mesure : 0.5-400 A AC RMS / 0.5-600 A DC
• Signal de sortie : tension continue et alternative
• Rapport sortie/entrée (sensibilité) : 1 mV / A
• Sortie par cordon et fiches mâles Ø4mm isolées

Comparatif des modèles de la série PAC10 et PAC20:

	PAC15	PAC16	PAC17	PAC25	PAC26	PAC27

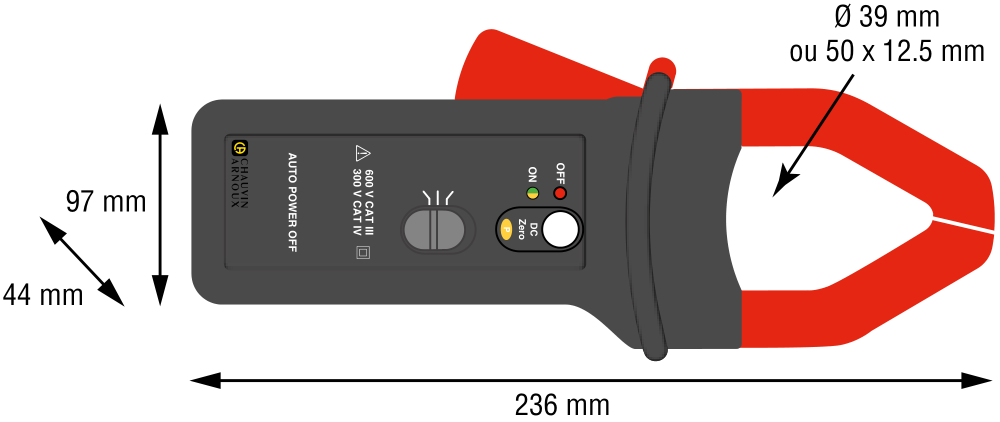

Dimensions et enserrage
Sécurité électrique	CAT III 600V / CAT IV 300V
Nombre de calibres	1	2		1	2
Types de courant	AC RMS et DC
Gamme de mesure	0.5-400 A AC RMS 0.5-600 A DC	0.5-40 A AC RMS  0.5-400 A AC RMS 0.5-60 A DC  0.5-600 A DC		0.5-1000 A AC RMS 0.5-1400 A DC	0.5-100 A AC RMS  0.5-1000 A AC RMS 0.5-150 A DC  0.5-1400 A DC
Sensibilité Rapport sortie/entrée	1mV/A	10 mV/A  1mV/A		1mV/A	10 mV/A  1mV/A
Zero DC	Automatique
Connectique en sortie	Fiches mâles diam.4mm isolées coudées (fiches bananes)		Fiche BNC mâle isolée	Fiches mâles diam.4mm isolées coudées (fiches bananes)		Fiche BNC mâle isolée
Longueur de cordon	1.5m		2m	1.5m		2m
